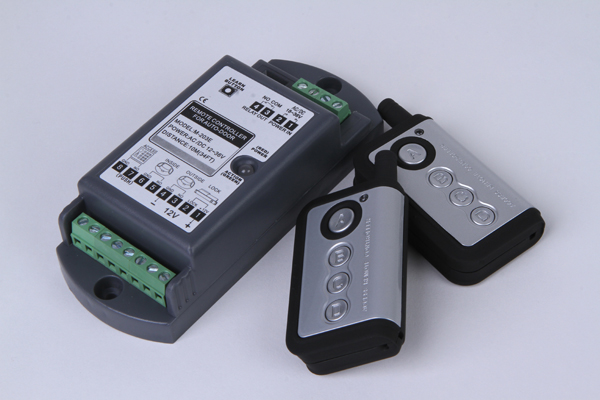

多功能通用型自動門遙控器產品概況：

1、本產品為自學習碼型，使用前須把遙控器編碼學到本控制器中方可使用。（出廠時已把隨機遙控器學好）同一編碼

只須學習一次即可。最多能學習16種不同編碼。

2、學習方法：按下學習鍵，指示燈變?yōu)榫G色，進入學習狀態，此時按下要學習的遙控器任意鍵，綠燈閃爍兩下，即可

學習成功。3秒后自動退出回到待機狀態。

3、刪除方法：按下學習鍵5秒，綠燈閃爍幾下，即可刪除全部編碼。（本產品不設單個刪除）

4、按遙控器A鍵：內外探頭感應均失效，外門禁盤失效，電鎖自動上鎖， 內（全鎖） 外側人員徹底無法進出。

夜間或節假日防盜上鎖時段用。

5、按遙控器B鍵：外探頭感應失效，并且電鎖自動上鎖，但外門禁盤和內感（單向） 應器有效，只有內部人員

刷卡可以進入。內探頭有效，可以出去。下班前清場時段用。

6、按遙控器C鍵：內外探頭及門禁器全部失效。自動門保持全開狀態，不關（全開） 回。搬運、臨時通風及應急時段用。

7、按遙控器D鍵：內外探頭感應有效。電鎖不上鎖，正常營業工作時段用。（雙向）

產品整體特征：

1. 大電流電鎖輸出模塊。

2. 特有12V∽36V交直流電源輸入，方便直接從平移門機組取電。

3. 精致外殼設計；易固定，體積小巧。

4. 內置突波吸收器，可有效防止電鎖動作時的回流火花。

5.四鍵遙控器人性化設計，輕松進行自動門的四種工作狀態切換。

6. 所有感應門控信號統一進擴展器，由擴展器輸出接點自動開門信號和門禁電鎖信號。并已作內部時差配合，確保順暢自動拔鎖開門。

7. 遙控切換時有聲響指示，同時紅燈也會變綠，可以確認切換是否有效。

輸入輸出引線定義：

① 本系統具有狀態的掉電記憶功能，當停電重新來電時，自動門會自動性的恢復到停電前的狀態。
② 門禁器的輸入信號可以為無源的短接信號，也可以直接輸入PUSH信號。

自動門功能擴展器接線示解：

從自動門機組取AC/DC24V直流電源接法示圖

外接DC12V直流穩壓電源接法示圖

注：內外感應探頭的電源不要從本功能擴展器接取，可接至自動門主控制器原探頭電源的端子上。

本機依出廠序列，保修期為一年（非人為因素）。

特別注意注意事項：

 1、特別注意輸入電源可取自平移自動門機組的AC/DC 12∽36V，但要保證容量足夠。
無法直接引用常規自動門機組的控制電源時，則要另外配接足夠容量的12V直流
穩壓電源。

2、如直流12V電源輸入時要從8連拼端子的1、4端接入，不能接錯。詳見上圖。

3、直流穩壓電源的實際輸出電流必須大于電鎖具的最大動作電流（最好達到1.5倍以上）。

4、當內置的多功能擴展器，藏入較深時，可能會使切換的指示響聲變輕。
主要技術參數：

供電電源：AC/DC12∽36V 允許最大電鎖電流：3A（12V）
靜態功耗：35mA 動作電流：85mA（不含電鎖電流）

開鎖和自動開門的配合時差：0.5秒

專業裝置：內置突波吸收器。

發射接收方式：微波磙碼

遙控器電池動作：≥18000次

工作環境溫度：-42c~45c 工作環境濕度：10~90%RH

外觀尺寸：123mm（L）*50mm（W）*32mm（H）

總重量：280克
